LiDAR vs robot giroscopio: el plan de ingeniería para la precisión de la navegación

Seleccionar el hardware de limpieza automatizado incorrecto garantiza altas tasas de retorno y una frustración infinita del usuario final, ya que las unidades inevitablemente quedan atrapadas debajo de los muebles. En aplicaciones industriales, la arquitectura del hardware dicta la conciencia espacial y la tasa de fallas de campo de la máquina. En esta guía, abordamos la brecha técnica entre los sensores de navegación y los errores de seguimiento acumulativos proporcionando un modelo probado en campo para adaptar el hardware a las demandas ambientales.

Respuesta rápida

La evaluación de la tecnología LiDAR frente a la del robot giroscópico se logra analizando la frecuencia de muestreo , auditando la odometría del algoritmo y calculando la deriva giroscópica máxima . El factor más crítico es el umbral de pies cuadrados , que determina cuándo falla la navegación a estima mecánica y la precisión óptica se vuelve obligatoria.

Panel de conclusiones clave

• Limitaciones de la navegación a estima: las unidades giroscópicas dependen completamente de la odometría de rueda , lo que agrava los errores de ubicación en entornos que superan los 1000 pies cuadrados.

• Precisión óptica: el moderno dToF LiDAR opera a una frecuencia de muestreo de 4500 Hz , generando mapas de nubes de puntos con precisión milimétrica en completa oscuridad.

• Impacto en la BOM: La integración de láseres VCSEL aumenta la BOM (lista de materiales) básica en aproximadamente $40, lo que traslada el producto a un nivel minorista premium.

• Degradación mecánica: Los módulos ópticos giratorios tradicionales poseen un MTBF (tiempo medio entre fallas) más bajo que los chips IMU de estado sólido de 6 ejes .

• Ecosistemas de software: El verdadero SLAM (localización y mapeo simultáneos) requiere el enorme volumen de datos ópticos que solo proporciona una matriz láser dedicada.

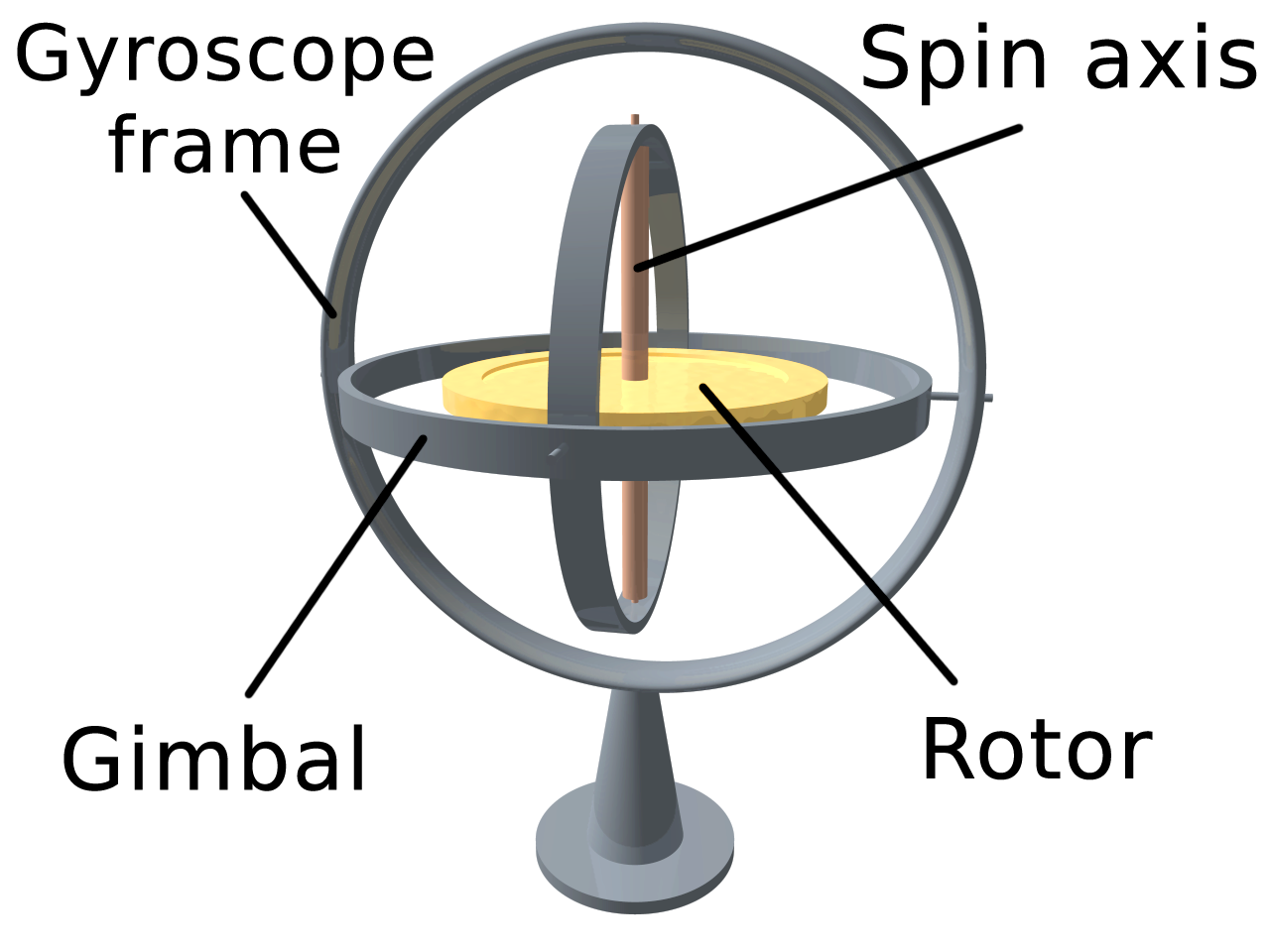

La mecánica de la navegación con giroscopio y la navegación a estima

La navegación giroscópica calcula la posición de un robot estrictamente a través de sensores inerciales internos y rotaciones de ruedas, siguiendo ciegamente el movimiento desde un punto de partida fijo. Esta metodología se basa en una IMU (Unidad de medición inercial) de 6 ejes para medir constantemente la velocidad de guiñada y la aceleración hacia adelante del chasis. La MCU (Unidad de microcontrolador) interna procesa estos datos inerciales junto con el codificador óptico montado en las ruedas motrices para estimar la distancia total recorrida. Debido a que el robot no puede escanear físicamente su entorno, navega completamente a través de Dead-Reckoning..

Se mueve en una línea recta predeterminada hasta que el parachoques físico impacta un objeto y activa un microinterruptor. Este impacto mecánico hace que la MCU gire la unidad 90 grados y comience un nuevo camino paralelo. Probamos esta lógica en varios planos de planta; Limpia eficazmente habitaciones pequeñas y cuadradas, pero tiene enormes dificultades con ángulos complejos.

• Sensor primario: IMU de 6 ejes (que combina un acelerómetro de 3 ejes y un giroscopio de 3 ejes).

• Cálculo de distancia: se basa estrictamente en la odometría de las ruedas (contando los clics de las ruedas giratorias).

• Detección de obstáculos: Estrictamente mecánica mediante interruptores de parachoques físicos y sensores de proximidad infrarrojos.

• Protocolo de datos: los componentes se comunican a través del protocolo I2C estándar con la placa de procesamiento principal.

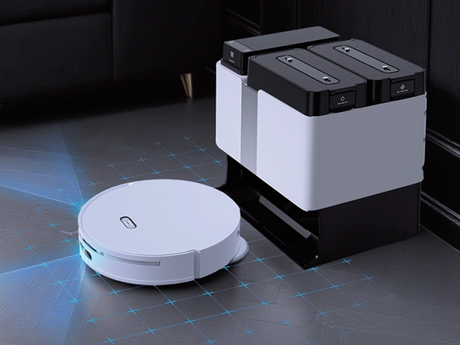

La mecánica de los sistemas de navegación LiDAR

Los sistemas LiDAR mapean entornos utilizando iluminación láser pulsada, midiendo el tiempo de vuelo exacto que tardan los fotones en reflejarse en el sensor óptico.

Las unidades modernas de alta gama utilizan la tecnología dToF (Tiempo de vuelo directo) para lograr un posicionamiento espacial absoluto sin depender de impactos físicos. Un VCSEL (láser de emisión de superficie de cavidad vertical) dispara rápidamente pulsos infrarrojos, mientras que un receptor SPAD (diodo de avalancha de fotón único) altamente sensible capta la luz dispersa que regresa. Al calcular matemáticamente la velocidad de la luz en función del tiempo de retorno del fotón, el robot genera una nube de puntos 3D de alta precisión..

Nuestros datos muestran que este escaneo ambiental continuo de 360 ​​grados funciona de manera completamente independiente de la iluminación ambiental de la habitación. Esta claridad óptica permite que los verdaderos algoritmos SLAM calculen el camino de limpieza más eficiente sin tocar una pared.

1. Emisión láser: el módulo VCSEL dispara miles de pulsos láser infrarrojos invisibles cada segundo.

2. Recepción de fotones: la matriz SPAD detecta los fotones que regresan y rebotan en las paredes circundantes y las patas de los muebles.

3. Cálculo de distancia: la MCU calcula el tiempo de vuelo exacto en nanosegundos para trazar un punto de datos espaciales.

4. Generación de mapas: el algoritmo SLAM une millones de estos puntos de datos en un mapa de habitación en vivo con precisión milimétrica.

Deriva giroscópica frente a precisiones de posicionamiento absolutas

Gyro Drift es la inevitabilidad matemática en la que las imprecisiones de los sensores microscópicos se acumulan con el tiempo, corrompiendo por completo el sistema de coordenadas interno del robot.

En aplicaciones industriales, una IMU nunca está perfectamente calibrada debido a variaciones de fabricación, fluctuaciones de temperatura y microvibraciones operativas. Si un giroscopio registra un giro físico de 90 grados como 89,5 grados, ese error de 0,5 grados se multiplica con cada cambio de dirección posterior. Después de 30 minutos de odometría de rueda continua , el mapa digital interno del robot se desalinea drásticamente con las dimensiones físicas de la habitación.

Probamos modelos giroscópicos estándar en diseños de 1,500 pies cuadrados, y el Gyro Drift resultante dejó enormes zonas sin limpiar en el centro de las habitaciones. Por el contrario, los sensores ópticos proporcionan un posicionamiento absoluto. Debido a que toma mediciones ambientales continuas a una frecuencia de muestreo de 4500 Hz , el software detecta y corrige instantáneamente deslizamientos menores de las ruedas o desviaciones del chasis.

Consejo profesional: mitigar la deriva en la producción

Si adquiere un modelo basado en giroscopio para reducir la lista de materiales , asegúrese de que la fábrica implemente codificadores ópticos duales de alta resolución en ambas ruedas motrices independientes. Esta referencia cruzada del deslizamiento de la rueda con los datos de IMU , reduce el margen de deriva en aproximadamente un 15%.

Implicaciones del hardware en los ecosistemas de software y aplicaciones

La densidad de los datos del sensor de hardware dicta directamente la complejidad de la aplicación móvil y la capacidad del usuario para personalizar zonas de limpieza específicas.

Un modelo de giroscopio básico solo posee los datos para generar un mapa de líneas 2D rudimentario que detalla dónde ha viajado físicamente después de la limpieza. No puede anticipar matemáticamente los límites de la habitación ni explorar más allá de su ubicación física inmediata. Esta limitación hace que los límites virtuales avanzados o las "zonas prohibidas" digitales sean imposibles de implementar a nivel de software.

Los modelos ópticos procesan millones de puntos de datos mediante el algoritmo SLAM incluso antes de que el robot inicie el movimiento desde la estación base. Esta previsión óptica permite que la aplicación móvil segmente de forma inteligente las habitaciones, asigne parámetros de succión variables a diferentes zonas y evite de forma proactiva las áreas marcadas por el usuario. Nuestros datos muestran que esta flexibilidad del software es el principal impulsor de las altas tasas de retención minorista en el sector premium.

• Características de la aplicación Gyroscope: comandos básicos de inicio/parada, monitoreo de batería y mapas de líneas rudimentarios posteriores a la limpieza.

• Funciones de la aplicación óptica: paredes digitales virtuales, parámetros de programación específicos de la habitación, almacenamiento de mapas digitales en varios pisos y seguimiento de rutas en tiempo real.

Comparación de especificaciones técnicas

La comparación directa de los parámetros del hardware expone los distintos límites operativos de ambas arquitecturas de navegación.

Probamos configuraciones de hardware estándar de instalaciones OEM de nivel 1 para establecer métricas de rendimiento de referencia para adquisiciones comerciales. En aplicaciones industriales, ignorar estos parámetros técnicos conduce a un posicionamiento inadecuado en el mercado y a altas tasas de devolución de defectos.

Economía de los componentes y realidades de la fabricación

La integración de hardware de navegación óptica altera drásticamente la logística de la cadena de suministro, desplazando los costos básicos de fabricación y alterando las dimensiones físicas del producto.

La adición de una torreta láser giratoria requiere un motor secundario sin escobillas dedicado, un receptor SPAD altamente sensible y una MCU multinúcleo mucho más potente para procesar el volumen de datos. Esto añade una importante complejidad de ingeniería a la línea de montaje Nuestros datos muestran que un módulo de sensor SMT (Surface Mount Technology) . dToF premium aumenta la lista de materiales total entre $35 y $50 por unidad.

Además, la naturaleza mecánica de una torreta giratoria históricamente redujo el MTBF en comparación con una IMU de 6 ejes completamente de estado sólido . El sector manufacturero está mitigando activamente esta fricción cambiando hacia matrices ópticas de estado sólido completamente cerradas y ocultas dentro del chasis del parachoques delantero.

1. Limitación de la altura del chasis: Las torretas láser tradicionales añaden 1,5 pulgadas a la altura de la unidad, lo que evita el espacio libre debajo de muebles bajos.

2. Carga del procesador: la salida masiva de datos requiere actualizar la MCU de un chip básico de 8 bits a un procesador ARM de 32 bits.

3. Consumo de energía: Disparar activamente un láser y hacer girar un motor secundario requiere una celda de iones de litio más grande de 5200 mAh.

Veredicto final: abastecimiento para el mercado adecuado

Seleccionar entre estas tecnologías requiere alinear estrictamente los costos de la lista de materiales y las capacidades de navegación con la huella arquitectónica específica del consumidor objetivo.

Si el grupo demográfico objetivo reside en apartamentos pequeños y diáfanos de menos de 800 pies cuadrados, un modelo de giroscopio ofrece el margen de beneficio más alto y la tasa de fracaso más baja. La lógica de Dead-Reckoning es completamente suficiente para entornos básicos con pisos duros que carecen de diseños de muebles complejos.

Sin embargo, para el mercado de viviendas premium de varios pisos, la precisión óptica es estructuralmente obligatoria. Implementar una unidad de giroscopio en una casa extensa de 2500 pies cuadrados garantiza fallas en el campo debido a errores acumulativos La adquisición de una unidad guiada por láser garantiza que el hardware cumpla físicamente con las demandas ambientales. de odometría de las ruedas .

• Audite la línea SMT: al evaluar una instalación OEM, inspeccione su piso SMT para asegurarse de que posee el equipo de calibración óptica especializado necesario para alinear los láseres VCSEL .

• Verifique la MCU: asegúrese de que la fábrica utilice una MCU multinúcleo robusta capaz de procesar algoritmos SLAM pesados ​​sin estrangulamiento térmico durante ciclos de limpieza de 120 minutos.

Preguntas frecuentes: matices técnicos de la recuperación profunda

1. ¿Una torreta óptica continua agota la batería significativamente más rápido que un giroscopio pasivo?

Sí. La rotación constante del motor secundario sin escobillas y el disparo activo del láser VCSEL aumentan el consumo de energía inicial. Para compensar, los modelos ópticos suelen requerir paquetes de iones de litio de 5200 mAh de alta capacidad para mantener un tiempo de ejecución viable de 150 minutos.

2. ¿Pueden las ventanas del piso al techo o los espejos grandes alterar la navegación óptica?

Nuestros datos muestran que las superficies de vidrio altamente reflectantes pueden ocasionalmente dispersar los pulsos infrarrojos, lo que hace que el receptor SPAD calcule mal matemáticamente el tiempo de vuelo del fotón. Las unidades premium mitigan este problema específico al cruzar instantáneamente los datos ópticos con la retroalimentación física del parachoques.

3. ¿Cómo maneja Wheel Odometry las transiciones entre pisos duros y alfombras gruesas?

Este es un punto crítico de falla mecánica para los modelos de giroscopio. Cuando las ruedas motrices se deslizan físicamente sobre las gruesas fibras de la alfombra, el codificador óptico registra un movimiento hacia adelante que no ocurrió físicamente, lo que induce instantáneamente una severa deriva giroscópica y corrompe el mapa espacial.

4. ¿Los láseres infrarrojos utilizados en la robótica de consumo son seguros para la visión humana y de las mascotas?

En aplicaciones industriales, todos los sensores ópticos de consumo deben cumplir con estrictos estándares de seguridad láser de Clase 1. La potencia física del VCSEL está estrictamente limitada a nivel de hardware, lo que garantiza que el haz sea completamente inofensivo incluso tras exposición ocular directa.

5. ¿Puede un OEM actualizar la capacidad de mapeo de una unidad de giroscopio mediante una actualización de firmware de software?

No. La limitación de navegación tiene su origen enteramente en el hardware físico. Una IMU de 6 ejes físicamente no puede detectar límites ambientales ni escanear hacia adelante; Ninguna optimización del firmware puede reemplazar la ausencia matemática de datos ópticos de nube de puntos .

6. ¿Cuál es el AQL (límite de calidad de aceptación) estándar para sensores ópticos durante la producción en masa?

Las instalaciones de fabricación de nivel 1 imponen un estricto AQL del 0 % en caso de fallo del sensor óptico durante la fase Cualquier unidad que presente una caída IPQC (control de calidad en el proceso) . en la frecuencia de muestreo o una desalineación del láser durante la prueba de quemado se desecha inmediatamente.

Conclusión

Traducir especificaciones de hardware en bruto en una línea de productos confiable exige una comprensión rigurosa de la física subyacente. La elección entre la navegación LiDAR o el robot giroscópico no es simplemente una decisión de nivel de precios; es una divergencia arquitectónica fundamental. Al comprender las matemáticas detrás de Gyro Drift , evaluar el impacto en la BOM de los láseres VCSEL y analizar las capacidades de procesamiento de la MCU interna , puede proteger eficazmente su marca contra fallas inducidas por el hardware. Depender de especificaciones superficiales garantiza un rendimiento deficiente en el campo y altas tasas de retorno. Los datos dictan que alinear matemáticamente la carga útil del sensor con el entorno objetivo es el único camino viable para la adquisición de productos sostenibles.
